電源濾波器的原理就是一種——阻抗失配網絡：電源濾波器輸入、輸出側與電源和負載側的阻抗失配越大，對電磁干擾的衰減就越有效。
很多人認為電源線濾波器的作用是使設備能夠滿足電磁兼容標準中對傳導發射和傳導敏感度的要求，電源線濾波器對抑制設備產生較強的輻射干擾方面也很重要。
電源濾波器為了和相關的設備連接都設有輸入、輸出端子，由于相關設備有不同情況的需要，所以有幾種可供選擇的端子，它們是：引線式、插針式、焊片式、螺栓式、柵欄式、貼片式、銅排式和插座式等還可以定做特殊的連接方式。
它們分別適用的場合一般為：
插座式：國際標準IEC950插座，體積小安裝方便。
引線式：用戶在使用時，可以直接利用濾波器提供的導出引線和相關設備連接，所以方便用戶使用，如果濾波器提供的導出引線長度不夠，可在定貨合同中提出。

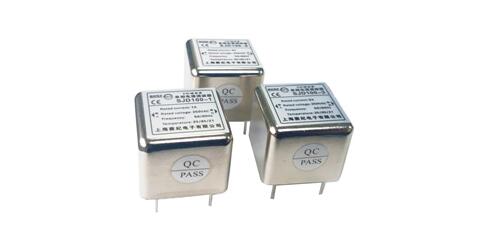

插針式：是為印刷電路板設計的專用EMI電源濾波器，可直接插件于PCB板上，所以一般體積較小。
焊片式：材質為黃銅鍍鎳，它的外形、厚薄可和一種專用的接線夾相配，所以EMI電源濾波器一旦固定好后，便可與事先準備好的、帶接線夾的導線快速插入連接。因此比較適合規模生產。
螺栓式：由于連接比較牢固可靠，所以比較適合用于、在運動狀態下工作的設備，如軍事裝備、車載、船艦等。同時隨著螺栓截面的增大、所能承載的工作電流也隨之增大，有很寬的工作電流范圍，特別是特大電流的EMI電源濾波器。
柵欄式：與螺栓式類似、連接也比較牢固可靠；也隨著螺絲截面的增大、而增大承載的工作電流，目前能承載的大工作電流為100A左右。其大的特點是由于它的柵欄結構，可在柵欄結構上按裝安全保護蓋，以防止工作人員在工作過程中因不慎誤觸端子而觸電。
貼片式：眾所周知，貼片型元器件是伴隨集成電路的出現而產生的，不言而喻是個微小型的元器件，當然貼片型EMI電源濾波器也不會例外，可以這么說，對于性能比較全面的EMI電源濾波器，目前尚處于發展階段。我公司目前也只限于≤6A的直流EMI電源濾波器。
銅排式：材質為紫銅排，方便大電流的連接，安全可靠。
