凡是有能力進行信號處理的裝置都可以稱為濾波器。在近代電信裝備和各類控制系統中，濾波器的應用極為廣泛。濾波器的優劣直接決定產品的優劣，所以，對濾波器的研究和生產歷來為各國所重視。今天，小編跟大家來聊聊濾波器的選擇和使用。

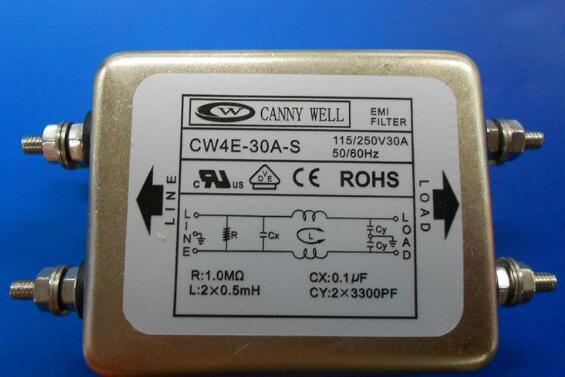

1、如何選擇電源線干擾濾波器?
有的客戶以為EMI濾波器的插入損耗越高越好，濾波網絡的級數越多越好，其實這并不是選擇濾波器的正確方法。
實際上，級數越多的濾波網絡，價格越貴，體積和重量也越大。其實選擇和評估電源線濾波器的最佳辦法是將其裝到設備上進行試驗。小編提醒大家，性能很大程度上取決于設備負載阻抗，而不能單一從阻抗(50Ω)插入損耗數據來推導，它是一項濾波元件阻抗與設備阻抗的復雜函數，其量值及相位在頻率范圍內有變化。濾波器選擇試驗所要求的傳導輻射控制(FCC，VDE)及靈敏性控制的不同性能等級要在設備上進行。
2、是不是所有具有相同電路及元件值的濾波網絡，性能都相同?
其實，所有具有相同電路及元件值的濾波網絡，性能并不一樣。元件值是在某一頻率(通常為1KHz)時指定和測得的，而濾波器的性能是在整個頻率范圍內都需要的，而不僅僅在元件測量時的頻率。元件的結構形式及接入濾波器的方法，對于發揮濾波器的性能都是相當重要的。
3、安裝對濾波器的性能有影響嗎?
這一點我們必須重視起來，因為安裝及接線對濾波器的性能影響較大。電源線濾波器最好安裝在設備的電源線輸入端，濾波器是高頻信號的障礙，其作用決不能因離散電容耦合電源輸入線與電源輸出線或受保護設備的任何其它導體而失效。
安裝濾波器對信號的良好傳輸具有重要意義，在安裝濾波器時，要注意以下幾點：
(1)注意電源濾波器的外殼與設備地之間必須有良好的電氣連接。不要把濾波器安裝在絕緣材料板或噴漆表面上，要安裝在金屬機殼上。還要避免使用長接地線，這樣會大大增加接地電感和電阻，從而嚴重降低濾波器的共模抑制性能。在這里，小編告訴大家一個比較好的方法，可以用金屬螺釘與彈簧墊圈將濾波器的金屬屏蔽外殼牢牢固定在系統電源入口處的機殼上，或用銅編織麻花接地帶與地點相連。
(2)大家在捆扎設備電纜時，嚴禁將濾波器的輸入輸出電纜捆扎在一起。因為這樣加劇了濾波器輸入輸出之間的電磁耦合，嚴重破壞了濾波器對EMI信號的抑制能力。
(3)注意不要將濾波器安裝在設備屏蔽的內部。因為這樣，設備內部電路及元件上的EMI信號會因輻射在濾波器的端引線上生成EMI信號而直接耦合到設備外面去，使設備屏蔽喪失對內部電路和元件產生的EMI輻射的抑制。
(4)建議大家可以利用設備原有的屏蔽，將濾波器的輸入輸出端有效地隔離開來，將濾波器輸入輸出端間可能存在的電磁耦合控制到最低程度。
總體來說，要發揮濾波器的最佳性能，還是有很多要講究注意的，加上濾波器的種類很多，大家在選擇濾波器時，一定要了解清楚。
