傳導騷擾抗擾度是測量被測設備（EUT）電磁兼容指標的一項重要測試。目前，國內對于該項目的測試主要是依據GB/T17626.6：2008，該標準是關于設備對來自9KHz~80MHz頻率范圍內射頻電磁騷擾的傳導騷擾抗擾度要求，設備至少通過一條連接線纜（如電源線、信號線、地線等）與射頻相耦合，實際試驗頻率通常是150KHz~80MHz.其測試配置圖框圖如下圖所示：

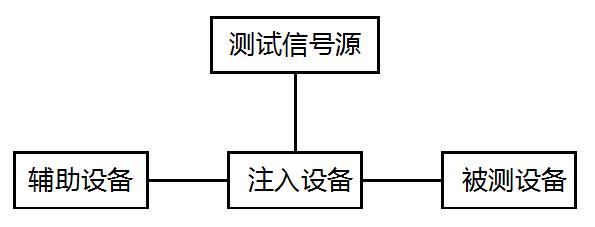

傳導騷擾抗擾度測試配置框圖
1、傳導騷擾抗擾度試驗?zāi)康暮蛻?yīng)用場合
GB/T17626.6：2008標準所涉及的主要騷擾源是來自9kHz~80MHz頻率范圍內射頻發射機產生的電磁場。該電磁場會作用于電氣、電子設備的電源線、通信線和接口電纜等連接線路上，這些連接引線的長度則可能與干擾頻率的幾個波長相當，因此，這些引線就變成被動天線，接受外界電磁場的感應，引線電纜就可以通過傳導方式耦合外界干擾到設備內部（最終以射頻電壓和電流所形成的近場電磁騷擾到設備內部）對設備產生干擾。從而影響設備的正常運行。所以，本標準的目的主要是建立一個評估射頻場感應的傳導騷擾抗擾度性能的公共參考，為有關產品的專業技術委員會或用戶和制造商提供一個基本參考。
2、傳導騷擾抗擾度試驗布置以及測試

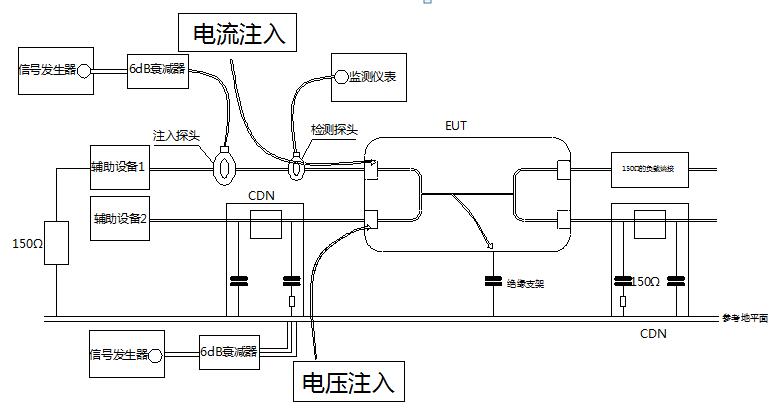

1）典型的試驗布置如下：
a. 在需要使用耦合和去耦裝置的地方，它們與被測設備之間的距離應在0.1m到0.3m之間，并與參考接地板相連。耦合和去耦裝置與被測設備之間的連接電纜應盡可能短，不允許捆扎或盤成圈。
b. 對于被測設備其他的接地端子也應通過耦合和去耦網絡CDN-M1與參考接地板相連接。
c. 對于所有的測試，被測設備與輔助設備之間電纜的總長度（包括任何所使用的耦合去耦網絡的內部電纜）不應超過被測設備制造商所規定的最大長度。
d. 如果被測設備有鍵盤或手提式附件，那么模擬手應放在該鍵盤或者纏繞在附件上，并與參考接地板相連接。
2) 試驗步驟
a. 被測設備應在預期的運行和氣候條件下進行測試。記錄測試時的環境溫度和相對濕度。
b. 試驗系統的校準，每次試驗前應對試驗系統進行校準，避免產生測試誤差，確保系統滿足必須的共模阻抗。
c. 依次將試驗信號發生器連接到所選用的耦合裝置上（耦合和去耦網絡、電磁鉗、電流注入探頭）。
d. 根據要求設置試驗電平的等級，掃頻范圍是從150kHz到80MHz或230MHz，用1kHz正弦波調幅，調制度為80%調制干擾信號電平。頻率遞增掃頻時，步進尺寸不應超過先前頻率值的1%。在每個頻率，幅度調制載波的駐留時間應不低于被測設備運行和響應的必要時間，但是最低不應低于0.5s。敏感的頻率（例如，時鐘頻率）應單獨進行分析。
3) 測試結果的評估
測試結果應該按照被測設備的性能降級和功能喪失來分類，與制造商和測試的需求方規定的性能水平有關，或由制造商與產品買方之間的共識來確定。推薦的分類如下：
a. 由生產商，需求方或買方規定的限制中的正常性能。
b. 干擾終止后暫時的性能降級和功能喪失，且直到被測設備恢復其正常性能，沒有人為的干預。
c. 暫時的性能降級和功能喪失，需要人為干預。
